Dans beaucoup de rénovations, la question des volets roulants arrive après celle des fenêtres, presque comme un détail. Puis vient le moment de tirer les câbles, d’ouvrir le tableau électrique, et une vraie interrogation surgit : combien de volets roulants peut-on brancher par disjoncteur sans faire sauter toute l’installation au premier appui sur la commande centralisée. Entre les moteurs standards autour de 160 W, les modèles basse consommation à 60 W, les disjoncteurs 10 A, 16 A ou 20 A, et la norme NF C 15-100, le sujet dépasse vite le simple bricolage du dimanche. Les installateurs qui travaillent proprement savent qu’un mauvais choix à ce stade, c’est des déclenchements à répétition, des volets bloqués en plein hiver et une assurance qui peut tiquer en cas de sinistre lié au courant électrique.
Derrière cette question se jouent plusieurs points clés : la sécurité électrique du logement, le confort d’usage au quotidien, mais aussi la capacité à faire évoluer l’installation (domotique, centralisation, changement de moteur). Le nombre de volets par disjoncteur ne se décide pas au doigt mouillé. Il dépend de la puissance maximale supportée par le circuit, de l’intensité électrique du disjoncteur, de la section de câble, et du mode de commande choisi (individuel, groupes, centralisation totale). Un particulier comme Marc, qui rénove une maison des années 80 avec 9 volets roulants, ne se posera pas les mêmes questions qu’un propriétaire de longère qui veut motoriser progressivement 15 ouvertures. Pourtant, tous deux doivent partir du même socle : une installation électrique conforme et pensée à long terme, en gardant à l’esprit que ce qui fonctionne « à peu près » aujourd’hui peut devenir un vrai problème dans cinq ans.
En bref
- Circuit dédié obligatoire pour les volets roulants motorisés, conformément à la norme NF C 15-100.
- Disjoncteur 10 A en 1,5 mm² recommandé pour des petits groupes, jusqu’à 4 à 5 volets avec moteurs standard.
- Disjoncteur 16 A en 2,5 mm² adapté aux installations plus importantes, jusqu’à 7 ou 8 volets bien dimensionnés.
- Disjoncteur 20 A réservé aux cas particuliers, peu conseillé car trop de volets dépendent d’un seul circuit.
- Répartition des volets par zones (étage, façade, zone nuit / jour) pour éviter le blocage complet en cas de défaut.
- Calcul de puissance indispensable avant tout câblage pour connaître le nombre de volets admissible par disjoncteur.
Norme NF C 15-100 et volets roulants motorisés
La base, avant même de compter le nombre de volets, reste la norme NF C 15-100. C’est elle qui fixe les règles du jeu pour toute installation électrique domestique. Pour les volets roulants motorisés, le texte impose un circuit spécialisé, entièrement dédié. Autrement dit, impossible de piquer l’alimentation d’un éclairage de couloir ou d’une prise de courant « parce qu’elle n’est pas loin ». Cette séparation nette sert à isoler les branchements électriques des moteurs du reste du logement, et à garantir que la protection disjoncteur réagira correctement en cas de souci.

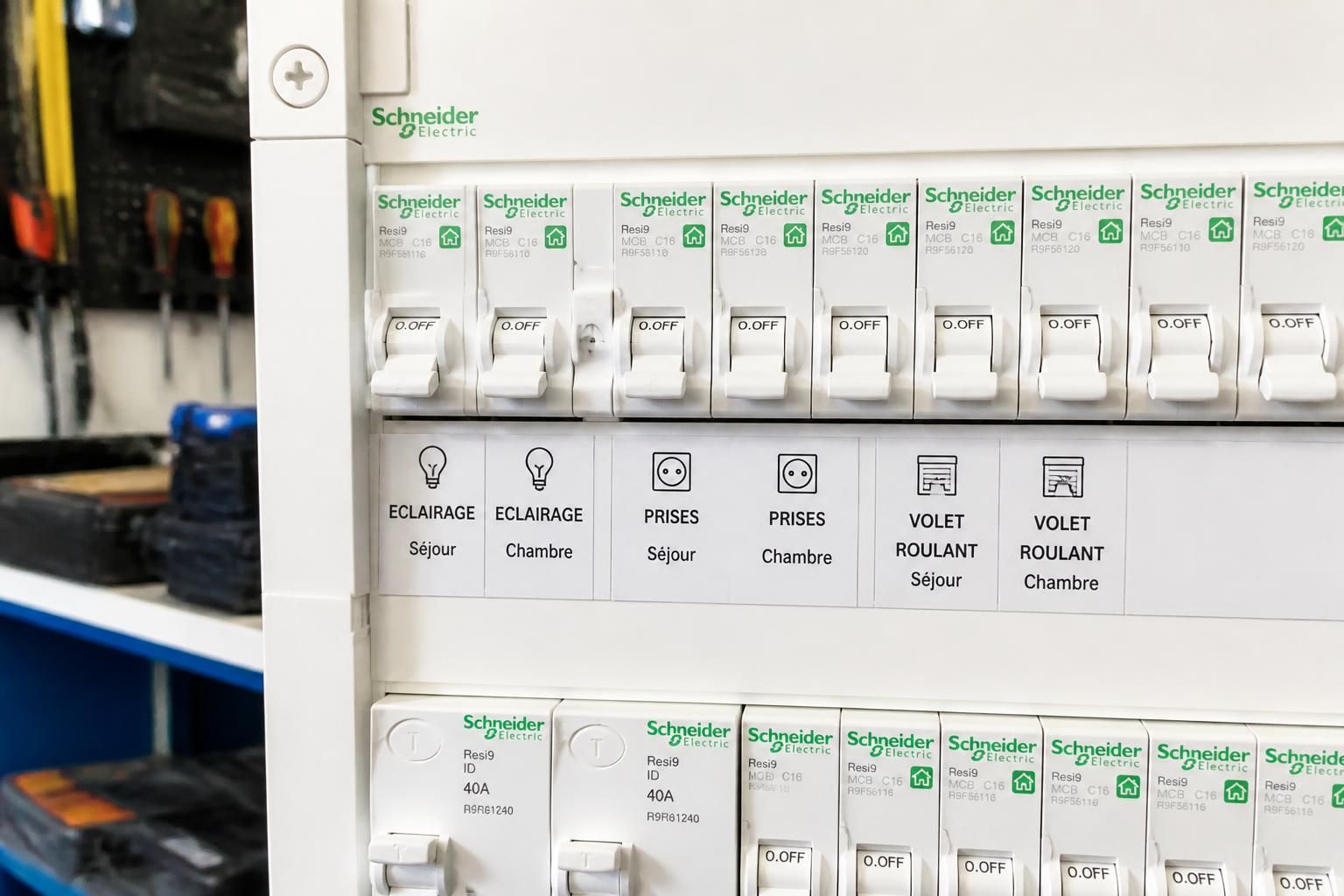

Sur le terrain, cela se traduit par un départ spécifique depuis le tableau, souvent identifié « VOLETS » ou « VR ». Ce départ passe par un disjoncteur divisionnaire dont le calibre doit correspondre à la section des conducteurs. La règle simple : câble de 1,5 mm² avec disjoncteur jusqu’à 16 A, câble de 2,5 mm² pour des calibres pouvant aller jusqu’à 20 A. En amont, un interrupteur différentiel 30 mA de type AC ou A protège les personnes contre les fuites de courant électrique, par exemple en cas d’isolant de câble abîmé dans un coffre de volet.
Ce que peu de monde dit lors des devis, c’est que la norme n’impose pas noir sur blanc un nombre de volets par disjoncteur. Elle impose surtout un respect de la puissance maximale admissible par le circuit et par le disjoncteur, en tenant compte du démarrage simultané possible de plusieurs moteurs. Du coup, les 4, 5 ou 8 volets annoncés ici ou là ne sortent pas d’un texte gravé dans le marbre, mais d’un dimensionnement raisonnable basé sur des moteurs courants.
Autre point souvent oublié : la longueur des lignes. Sur une grande maison ou une villa en U, certains moteurs se retrouvent à plus de 25 ou 30 mètres du tableau. Dans ces cas, même avec un disjoncteur bien choisi, une section de 1,5 mm² peut montrer ses limites avec des chutes de tension et des comportements étranges (moteur qui peine, télécommande qui semble capricieuse). Pour un projet ambitieux, la section 2,5 mm² sur le circuit principal des volets roulants apporte une vraie marge de manœuvre.
Un installateur sérieux garde aussi en tête la question de l’assurance. En cas d’incendie lié au courant électrique dans un coffre de volet ou au niveau d’une boîte de dérivation, l’expert vérifiera rapidement si la norme NF C 15-100 a été respectée. Un volet sur prise, un circuit mélangé avec des radiateurs ou une puissance manifestement surchargée peuvent compliquer fortement l’indemnisation. La conformité n’est donc pas qu’une histoire de théorie, c’est un garde-fou concret.
Ce cadre posé, la question du calibrage précis par disjoncteur 10 A, 16 A ou 20 A prend tout son sens. Elle conditionne la fiabilité et la souplesse de toute l’installation de volets roulants.
Calculer le nombre de volets roulants par disjoncteur
Pour savoir combien de volets roulants un disjoncteur peut supporter, pas besoin de formule compliquée. On part d’une relation simple : Intensité électrique (A) = Puissance (W) / Tension (V). Le réseau domestique français fournit 230 V. Il suffit donc de connaître la puissance individuelle de chaque moteur de volet et de multiplier par le nombre de volets envisagés sur le même circuit.
Un moteur standard, type Somfy Oximo ou équivalent, tourne souvent autour de 150 à 170 W. Le calcul donne un courant d’environ 0,7 A par volet (160 W / 230 V). Les moteurs plus récents dits basse consommation, qu’on retrouve sur certains volets roulants en rénovation, descendent parfois à 50 ou 70 W, soit dans les 0,25 A à 0,3 A seulement. Cette différence a un impact direct sur le nombre de volets but pouvant se regrouper sur une même protection.
Dans la pratique, on ne cale jamais le circuit à la limite théorique du disjoncteur. Une marge de 20 % environ permet d’absorber les pics d’intensité électrique au démarrage des moteurs. Quand quatre ou cinq volets montent en même temps sur une commande de type centralisation, chaque moteur tire un peu plus fort pendant une seconde ou deux. Sans cette marge, les déclenchements intempestifs se multiplient.
Pour se faire une idée concrète, on peut mettre les configurations courantes dans un tableau récapitulatif :
| Calibre de disjoncteur | Section de câble | Volets moteurs standard (~160 W) | Volets moteurs basse conso (~60 W) |
|---|---|---|---|
| 10 A | 1,5 mm² | 4 à 5 volets | 8 à 10 volets |
| 16 A | 2,5 mm² conseillé | 7 à 8 volets | 12 volets et plus |
| 20 A | 2,5 mm² | 9 à 10 volets | Bien au-delà, usage spécifique |
Sur les chantiers, ce qu’on voit surtout, ce sont deux circuits en 10 A pour répartir 6 à 8 volets, ou un 16 A bien dimensionné pour une maison plus grande. Le 20 A reste marginal, utilisé parfois pour de grands ensembles avec domotique où les moteurs sont tous très basse consommation et où l’architecture du réseau a été calculée par un bureau d’études.
Au passage, ce calcul est aussi utile quand on remplace un moteur existant par un modèle plus puissant. Avant de changer pour un bloc tubulaire plus coupleux sur un volet lourd, la bonne pratique consiste à vérifier le nombre de volets présents sur le circuit et le calibre du disjoncteur. Les conseils donnés pour remplacer un moteur de volet roulant vont dans ce sens : on ne se contente pas de visser le nouveau tube, on regarde aussi en amont.
Une fois ces ordres de grandeur en tête, la vraie question devient moins « combien peut-on théoriquement raccorder » que « comment répartir intelligemment le nombre de volets sur plusieurs circuits pour que tout fonctionne de façon fiable ». C’est ce qui amène au choix entre 10 A, 16 A ou 20 A.
Disjoncteur 10 A, 16 A ou 20 A pour les volets roulants
Le disjoncteur 10 A reste la solution la plus fréquente dans les maisons individuelles avec un nombre raisonnable de volets. Avec une section de câble en 1,5 mm², ce calibre permet d’alimenter sereinement 4 à 5 volets à moteurs standard sur un même circuit, tout en gardant de la marge. Dans une maison de lotissement avec 6 volets, on trouve souvent deux circuits de 10 A : un pour le rez-de-chaussée, un pour l’étage, chacun avec 3 volets environ. Si un défaut survient sur un moteur ou un branchement électrique, seule une partie des ouvertures est impactée.
Le disjoncteur 16 A entre en jeu lorsque le nombre de volets augmente ou que le propriétaire souhaite regrouper davantage d’ouvertures sur une commande centralisée. En le combinant avec du câble 2,5 mm², on peut aller jusqu’à 7 ou 8 volets standards sans flirter avec la limite. Ce montage devient pertinent sur des pavillons avec baie vitrée, plusieurs chambres et un bureau, ou sur des rénovations où l’on anticipe de futurs volets roulants en plus (garage, extension).
D’expérience, les circuits en 16 A réclament malgré tout un peu plus de rigueur. Une mauvaise connexion dans une boîte de dérivation, un moteur en fin de vie qui force, et les coupures peuvent devenir plus fréquentes. C’est pour cela que beaucoup d’électriciens préfèrent concevoir deux circuits de 10 A plutôt qu’un seul 16 A trop chargé, même si la norme l’autorise. Ce choix améliore la sécurité électrique globale en limitant l’impact d’un défaut.
Le disjoncteur 20 A, enfin, reste une option de niche. Théoriquement, avec du 2,5 mm² et des moteurs basse consommation, on peut centraliser une dizaine de volets ou plus. En pratique, ce type de configuration se rencontre surtout dans des projets très structurés, souvent couplés à une GTB ou une domotique poussée, où chaque volet est piloté via un automate et où la qualité du matériel (coffret, borniers, boîtes) est au niveau d’une petite installation tertiaire. Pour une maison classique, mon avis posé est clair : le 20 A n’apporte pas grand-chose d’utile et met trop d’œufs dans le même panier.
Au fait, un détail technique fait la différence sur la tenue du circuit dans la durée : le choix d’une courbe C pour les disjoncteurs de volets roulants. Cette courbe supporte mieux les appels de courant au démarrage des moteurs, là où une courbe B risquerait de déclencher pour un simple mouvement groupé. Les modèles de marques reconnues comme Legrand ou Debflex affichent clairement cette information sur la façade du disjoncteur.
Pour un propriétaire qui planifie la motorisation au même moment que le changement de menuiseries, le bon réflexe est de faire un plan complet : position des futurs volets, place des boîtes de dérivation, cheminements de câble, emplacement des commandes murales, puis dimensionnement en 10 A ou 16 A. Le choix du calibre n’est que l’aboutissement de cette réflexion, pas le point de départ.
Répartition des circuits et sécurité électrique au quotidien
Le débat ne tourne pas seulement autour de la valeur du disjoncteur, mais aussi autour de la répartition du nombre de volets sur plusieurs circuits. Un exemple concret rencontre souvent : une maison de 120 m² avec 8 volets roulants, dont 3 au rez-de-chaussée côté jardin, 3 à l’étage et 2 sur le pignon. Techniquement, un 16 A unique pourrait tout alimenter. Pourtant, séparer en deux circuits de 10 A, chaque groupe gérant 4 volets, change complètement la vie en cas de panne.
Imaginez un court-circuit dans le coffre d’un volet du salon un matin d’hiver. Avec un seul circuit, tout le rez-de-chaussée se retrouve bloqué, y compris la baie donnant sur la terrasse qui sert de sortie de secours. En répartissant les volets par zones, par exemple zone nuit / zone jour, on limite ce type de scénario. Certains installateurs ajoutent même un petit tableau divisionnaire à l’étage quand les distances deviennent importantes, histoire d’avoir une protection disjoncteur au plus près des moteurs.
La répartition se pense aussi en fonction de la domotique. Quand une box pilote des scénarios « fermeture générale » ou « simulation de présence », la tentation est forte de tout regrouper derrière une seule ligne. Mon conseil sans détour : garder une logique de sécurité électrique et de maintenance avant tout. Rien n’empêche de centraliser la commande via des modules radio ou des micromodules cachés dans les boîtes d’encastrement, tout en conservant deux circuits physiques distincts.
Concrètement, une bonne organisation peut ressembler à ceci :
- Un circuit 10 A pour les volets du rez-de-chaussée (séjour, cuisine, bureau).
- Un autre 10 A pour les volets de l’étage (chambres, salle de jeux).
- Un troisième circuit éventuel si on ajoute plus tard un volet sur porte de garage ou sur une grande baie.
Sur le chantier, les boîtes de dérivation deviennent des points névralgiques. Le soin apporté aux raccordements, avec des connecteurs de qualité et des conducteurs correctement dénudés, compte autant que le calibre du disjoncteur. Des serrages approximatifs ou des fils écrasés dans les coffres sont une cause récurrente de coupures aléatoires et de moteurs qui grillent prématurément.
Au passage, une installation bien pensée facilite aussi l’ajout d’accessoires, comme une moustiquaire intégrée devant un volet existant. Pour ce type d’équipement, les conseils pour installer une moustiquaire avec un volet roulant montrent à quel point l’anticipation des passages de câbles et des volumes disponibles dans le coffre évite bien des démontages compliqués.
En résumé, la répartition des volets par disjoncteur ne se limite pas à des chiffres. Elle touche à l’accessibilité, à la sécurité d’évacuation, à la facilité de dépannage et à la capacité à faire évoluer le système sans casser les murs à chaque nouvelle idée.
Bonnes pratiques de branchement électrique pour volets roulants
Une fois le nombre de volets et le calibre du disjoncteur posés, reste le nerf de la guerre : les branchements électriques eux-mêmes. L’objectif est simple : des coffres propres, des liaisons fiables, et un tableau lisible pour qu’un dépanneur ne perde pas une heure à deviner quel fil alimente quoi. Tout commence par la section de câble adaptée, puis par la qualité des chemins (gaines, moulures, perçages) et des connexions.
Pour un circuit de volets roulants standard, le couple gagnant reste souvent câble 3G1,5 mm² + disjoncteur 10 A ou câble 3G2,5 mm² avec disjoncteur 16 A. Le conducteur de terre est parfois oublié dans les anciens montages, mais il trouve toute son utilité avec des moteurs plus récents et des coffres métalliques. Les fabricants sérieux rappellent d’ailleurs cette nécessité dans leurs notices.
Autre point clé : l’usage de boîtes de dérivation suffisamment grandes, avec une marge pour accueillir de futurs raccordements (ajout d’un point de commande, d’un module radio, etc.). Un coffret bourré de fils où rien ne bouge sans risquer de casser une cosse est un nid à faux contacts. Les connecteurs rapides type Wago, bien dimensionnés, offrent une tenue fiable dans le temps sans vissage qui se desserre.
Côté tableau, l’étiquetage précis de chaque protection disjoncteur reste trop souvent négligé. Indiquer simplement « VOLETS 1 » et « VOLETS 2 » au lieu de mentions floues comme « divers » permet à n’importe qui d’isoler la bonne ligne en cas de dysfonctionnement. Cette rigueur rend les futurs diagnostics et remplacements de pièces plus rapides, qu’il s’agisse de remplacer un moteur ou de revoir une commande double qui n’alimente plus le bon volet.
Pour les propriétaires qui rénovent en même temps fenêtres et volets roulants, certains détails pratiques jouent aussi dans la durée. L’emplacement du coffre de volet, par exemple, doit rester accessible. Des astuces partagées dans des guides dédiés aux fenêtres avec coffre de volet intégré montrent l’intérêt de prévoir des trappes assez grandes pour intervenir sur les branchements sans tout casser.
Enfin, un conseil de base reste valable, même pour les bons bricoleurs : couper le courant électrique au général avant toute intervention sur un coffret ou un moteur. Le 230 V ne pardonne pas l’improvisation. Une vérification au testeur, même si l’on est persuadé d’avoir coupé le bon disjoncteur, évite des accidents inutiles.
Anticiper la domotique, la rénovation et l’évolution des volets roulants
La question du nombre de volets roulants par disjoncteur prend une dimension supplémentaire dès qu’on regarde un peu plus loin que le chantier du moment. Beaucoup de maisons passent par des étapes : d’abord les volets des pièces principales, puis ceux des chambres, puis éventuellement un volet de porte de garage, voire des solutions plus avancées avec scénarios horaires, capteurs de luminosité ou pilotage à distance.
Pour rester à l’aise dans dix ans, il est judicieux de garder une réserve sur chaque circuit. Un disjoncteur 10 A chargé aujourd’hui avec 3 volets peut en supporter un quatrième demain sans refaire tout le tableau. C’est particulièrement vrai lors de la pose de volets roulants en rénovation, lorsque l’on remplace progressivement des volets battants bois par des coffres extérieurs motorisés.
Côté domotique, centraliser les commandes n’oblige pas à centraliser la puissance. Les micromodules ou les moteurs radio peuvent parfaitement fonctionner sur deux circuits distincts, tant que le câblage des alimentations respecte l’équilibre des intensités. Une box domotique ne se soucie pas de savoir si un volet est branché sur le disjoncteur 10 A ou 16 A, du moment qu’elle commande le bon canal radio ou le bon relais.
Une autre question revient souvent : faut-il changer le circuit lorsqu’on remplace un moteur manuel par un moteur électrique sur un ancien volet, ou lorsqu’on modernise une installation qui date d’avant les normes actuelles. La réponse dépend de l’état du réseau et de la section des câbles existants. Si l’on se retrouve avec des lignes en 1 mm² ou des dérivations exotiques dans les combles, mieux vaut repartir sur une ligne neuve et propre plutôt que de bricoler sur l’existant.
Dans certains cas, un volet ne nécessite pas forcément une alimentation filaire. Pour une fenêtre difficile d’accès ou une façade où toute tranchée est un cauchemar, les modèles solaires ont leur carte à jouer, avec un panneau discret sur le coffre. Ils sortent alors du calcul de puissance par disjoncteur, ce qui peut soulager un tableau déjà bien rempli. Mais cette solution doit rester cohérente avec l’ensemble du projet, notamment niveau entretien et coût des batteries à long terme.
Enfin, la montée en gamme vers des volets plus isolants ou des menuiseries de meilleure performance thermique (PVC, alu, bois-alu) s’accompagne souvent d’un investissement global sur l’enveloppe du bâtiment. Croiser ce travail avec la réflexion sur les circuits électriques (volets, mais aussi porte de garage, portail, pergola motorisée) permet de garder un ensemble cohérent, plutôt que d’empiler les ajouts sans vision d’ensemble.
Combien de volets roulants peut-on brancher sur un disjoncteur 10 A ?
Sur un disjoncteur 10 A protégé en 1,5 mm², on peut alimenter en général 4 à 5 volets roulants équipés de moteurs standard autour de 150 à 170 W. Avec des moteurs basse consommation (50 à 70 W), ce nombre peut monter à 8 ou 10, mais il reste vivement conseillé de garder une marge de sécurité pour absorber les appels de courant au démarrage et pour éventuellement ajouter un volet plus tard.
Un disjoncteur 16 A est-il préférable pour les volets roulants ?
Le 16 A devient intéressant dès que le logement compte beaucoup de volets ou de grandes baies. Associé à une section de câble de 2,5 mm², il permet de regrouper jusqu’à 7 ou 8 volets à moteurs standard sans approcher la limite du calibre. Toutefois, pour préserver la sécurité électrique et éviter de tout bloquer en cas de panne, de nombreux électriciens préfèrent créer deux circuits de 10 A plutôt qu’un seul 16 A chargé au maximum.
Peut-on brancher un volet roulant sur une prise de courant existante ?
Non, ce type de branchement n’est ni conforme à la norme NF C 15-100, ni recommandé en pratique. Les volets roulants motorisés doivent disposer d’un circuit spécialisé, protégé par leur propre disjoncteur. Un raccordement sur une prise ou un circuit d’éclairage peut entraîner des surcharges, des déclenchements fréquents et poser problème avec l’assurance en cas de sinistre lié au courant électrique.
Quelle section de câble choisir pour alimenter les volets roulants ?
Pour un circuit dédié aux volets roulants, la section de 1,5 mm² convient si le disjoncteur est limité à 16 A et si les longueurs de câble restent raisonnables. Dès que les distances augmentent ou que l’on envisage un circuit 16 A bien chargé, le 2,5 mm² offre une meilleure tenue, limite les chutes de tension et améliore la fiabilité de l’installation dans le temps. La section doit toujours être cohérente avec le calibre de la protection disjoncteur et la puissance totale des moteurs.
Faut-il revoir le disjoncteur quand on remplace des moteurs de volets existants ?
Avant de remplacer des moteurs par des modèles plus puissants ou plus nombreux, il est prudent de vérifier le calibre du disjoncteur, la section des câbles et le nombre de volets déjà raccordés. Si l’intensité totale théorique approche trop de la valeur du disjoncteur, mieux vaut créer un second circuit ou augmenter la section de câble plutôt que de surcharger la ligne existante. Cette vérification évite les déclenchements à répétition et prolonge la durée de vie des nouveaux moteurs.
